Как повернуть штрихкод: горизонтально или вертикально
Опубликовано 5 октября 2026 г.
Обычно штрихкод печатают горизонтально: полосы стоят вертикально, как в заборе. Но на узкой этикетке, корешке или ребре упаковки он не помещается, и его приходится поворачивать на бок. Тогда возникает вопрос: прочитается ли такой код. Расскажем, как это устроено.

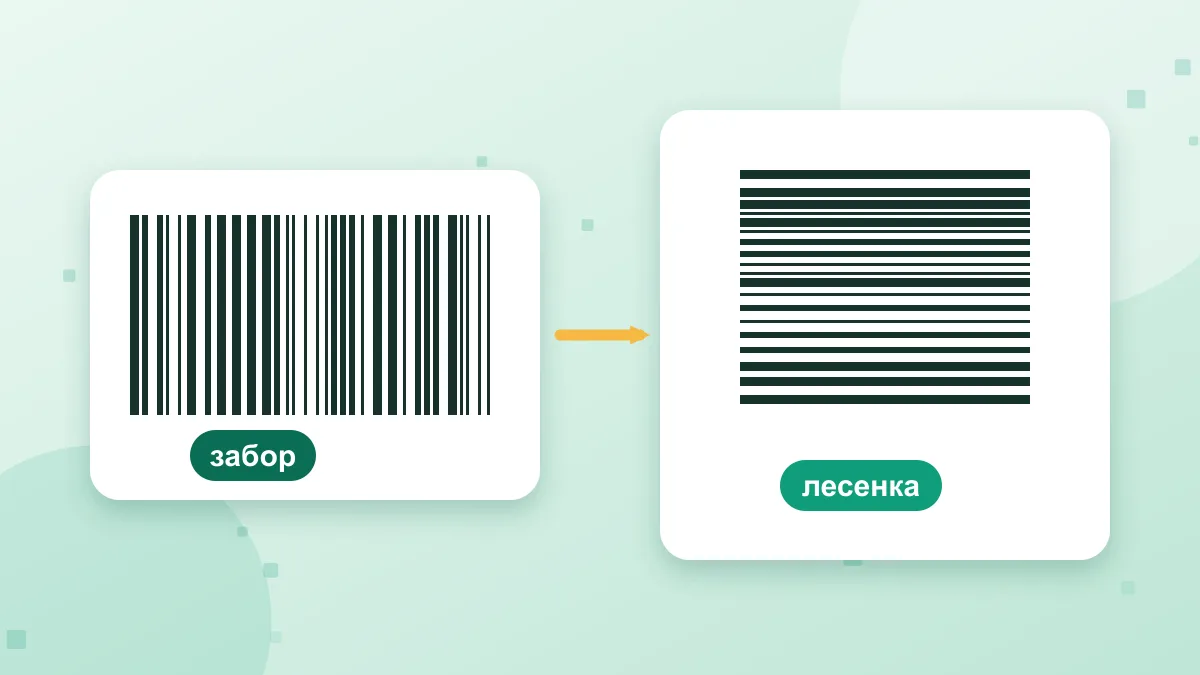

«Забор» и «лесенка»
В печати у этих ориентаций есть названия.
- Забор (picket fence): полосы вертикальные, код читается слева направо. Это обычное положение.
- Лесенка (ladder): код повёрнут на 90 градусов, полосы горизонтальные, как перекладины лестницы.

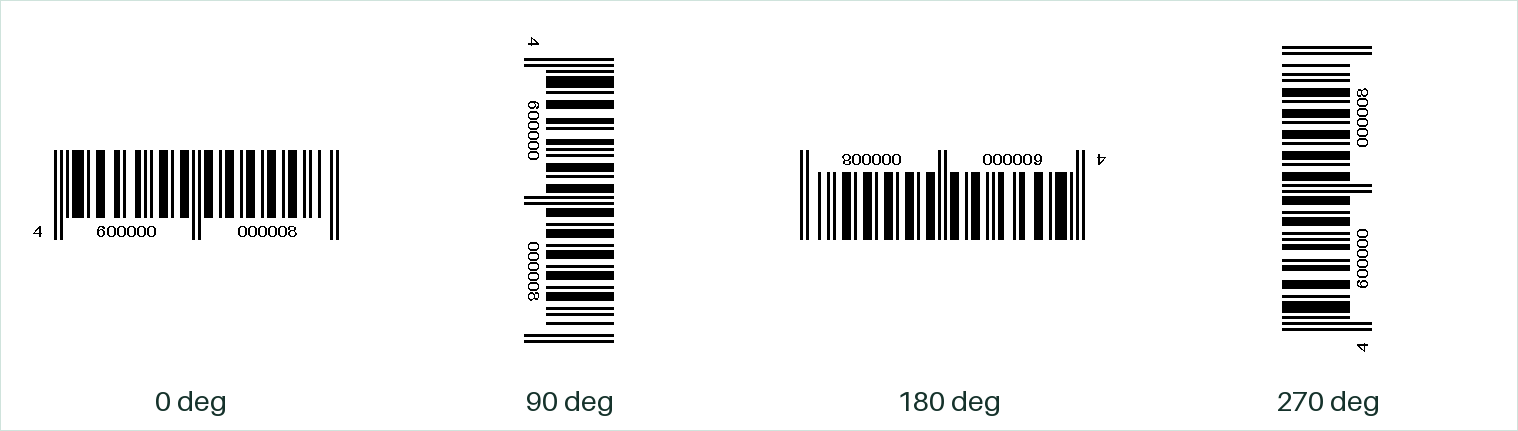

Поворот на 180 градусов даёт перевёрнутый «забор», на 270 «лесенку», обращённую в другую сторону. Многие современные сканеры читают код с любой из сторон, но подпись под кодом при этом оказывается перевёрнутой.
Как это влияет на чтение
Всё зависит от сканера.
- Лазерные сканеры проводят по коду линию. Чтобы прочитать линейный код, линия должна пересекать все полосы. Для «забора» её ведут горизонтально, для «лесенки» вертикально: пользователь просто повернёт сканер. Небольшой наклон линии допустим, но чем он больше, тем хуже читается код.
- Сканеры с камерой и приложения на телефоне обычно читают линейный код под любым углом. Но у некоторых приложений есть рамка, которую нужно совместить с кодом, и тогда поворот мешает.
- Двумерные коды: QR, DataMatrix, Aztec и другие читаются под любым углом, потому что в них есть поисковые узоры. Поворачивать их не нужно: можно просто ставить как удобно.
- Стационарные сканеры на конвейере настраивают под конкретную ориентацию. Если код у вас для ленты, уточните у поставщика оборудования, как его нужно положить.
Практический вывод: линейный код можно повернуть, если уверены в оборудовании, а двумерный в повороте не нуждается. Если код читают на кассе обычным лазерным сканером, лучше оставить «забор» и подобрать этикетку подходящего размера.
Когда поворот выручает
- узкая высокая этикетка, на которой горизонтальный код вышел бы слишком мелким;
- корешок, ребро или боковая грань упаковки;
- ячейки и стеллажи с вертикальными табличками.
На листе A4 с сеткой этикеток поворот позволяет вписать линейный код в вытянутую этикетку: так модуль получится крупнее, а значит, надёжнее: подробнее в инструкции по печати на листах A4.
Как повернуть код в генераторе
- Откройте общий генератор штрихкодов или страницу нужного формата, например EAN-13.
- Раскройте «Цвета и поворот» и выберите поворот: 90°, 180° или 270°.
- Нажмите «Создать код». Подпись под линейным кодом повернётся вместе с ним.
- Скачайте PNG, SVG или PDF. Размер в миллиметрах считается для кода в обычном положении, а у повёрнутого файла ширина и высота меняются местами: на предпросмотре показан итоговый размер.
В режиме листа поворот применяется ко всем этикеткам сразу.
Что проверить после поворота
- Модуль (ширина самой узкой полосы) не мельче рекомендованного: его показывает предпросмотр.
- Белые поля вокруг кода не обрезаны: для линейных кодов не меньше десяти узких полос.
- Код читается тем сканером, которым будут пользоваться: прочитайте его при печати в нужной ориентации, а не на экране.
Если вы работаете с кодами маркировки «Честного знака», печать их дублей на этикетках 58×40 для термопринтера выполняет дублирование КИЗ: вставьте коды и скачайте PDF.
