Micro QR код: что это, сколько данных вмещает и когда нужен
Опубликовано 5 октября 2026 г.
Обычный QR-код нельзя сделать меньше определённого размера: самый маленький состоит из 21 на 21 модуля, и вокруг него нужна широкая белая рамка. Для крошечных деталей, плат и узких этикеток придумали уменьшенный вариант из того же стандарта, Micro QR. Расскажем, как он устроен и в каких случаях он выручает.

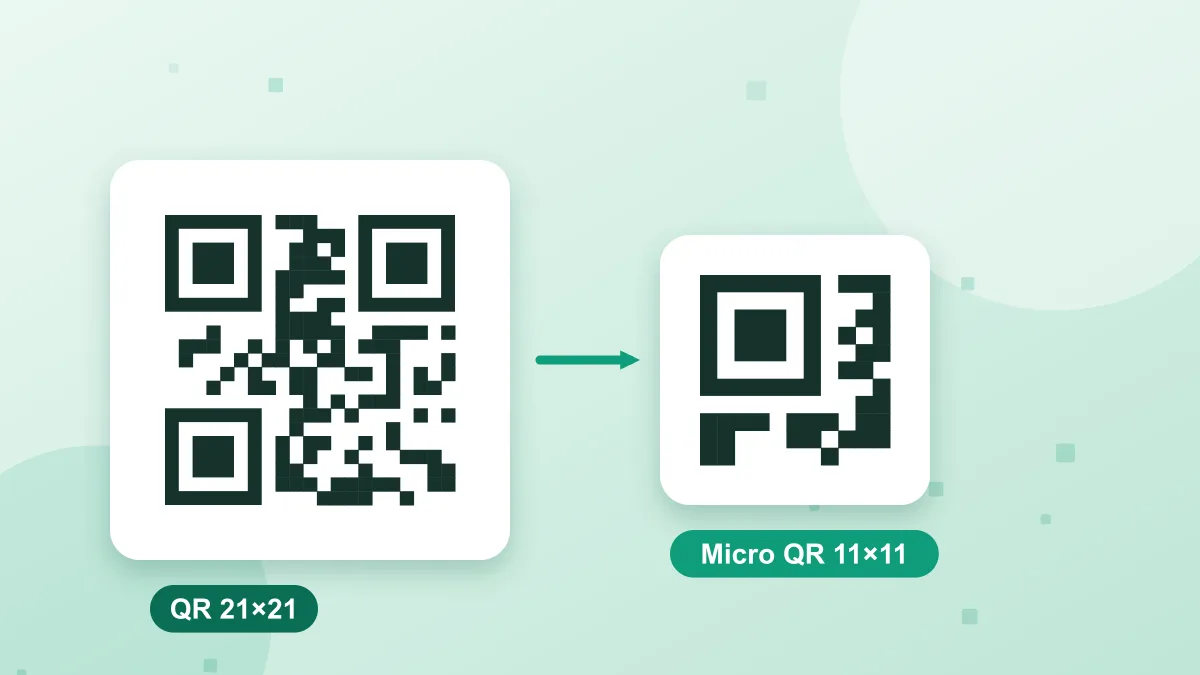

Чем Micro QR отличается от обычного QR
Обычный QR-код узнают по трём одинаковым квадратам в углах: по ним камера находит код и определяет поворот. В Micro QR квадрат один, поэтому код компактнее. Белая рамка тоже уже: два модуля вместо четырёх. Поэтому на той же площади Micro QR получается заметно мельче обычного.
Платой за компактность стала ёмкость: в Micro QR можно записать только короткие данные. Ссылку на сайт вы туда, скорее всего, не уместите, а номер, артикул или идентификатор детали поместится.

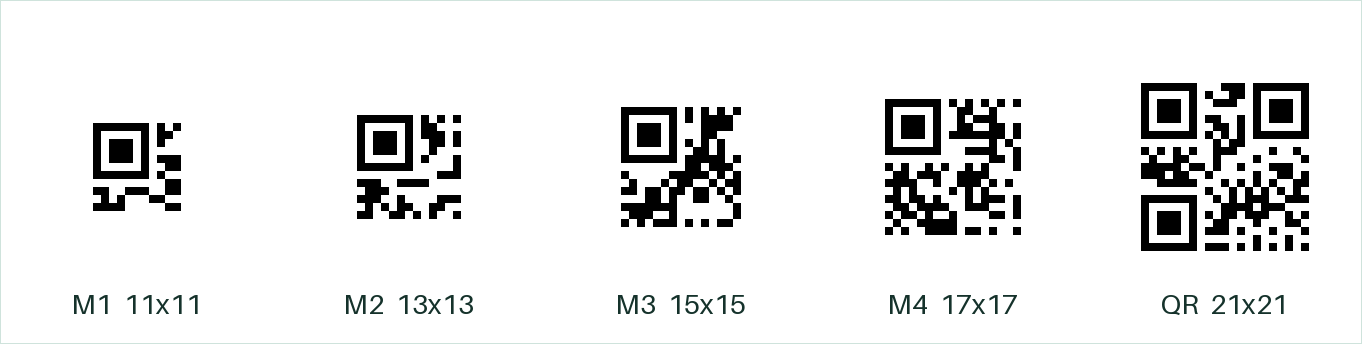

Четыре версии: M1, M2, M3, M4
Версия определяет размер и допустимые данные:
- M1: 11 на 11 модулей, только цифры, до 5. Защита только на обнаружение ошибок.
- M2: 13 на 13, цифры и заглавные буквы с несколькими знаками.
- M3: 15 на 15, плюс произвольные байты.
- M4: 17 на 17, самая вместительная.
Генератор сам выбирает версию по длине и составу значения и по выбранному уровню защиты. Вам достаточно ввести данные.
Сколько данных помещается
Предельные значения зависят от версии и уровня защиты. Для самой вместительной версии M4 при низком уровне защиты это 35 цифр, или 21 буква с цифрами, или 15 других знаков. Основные значения:
Версия и уровень | Цифры | Буквы и цифры | Байты |
|---|---|---|---|
M1 | 5 | нет | нет |
M2-L | 10 | 6 | нет |
M2-M | 8 | 5 | нет |
M3-L | 23 | 14 | 9 |
M3-M | 18 | 11 | 7 |
M4-L | 35 | 21 | 15 |
M4-M | 30 | 18 | 13 |
M4-Q | 21 | 13 | 9 |
Для сравнения: 14-значный номер GTIN и 13-значный EAN помещаются в версию M3 при уровнях L и M. Русские буквы занимают по два байта, поэтому в M4-L их поместится около семи.
Уровни защиты
Уровень защиты показывает, какую часть кода можно потерять из-за царапин и пятен, чтобы данные всё равно читались. В Micro QR их три: L (около 7%), M (около 15%) и Q (около 25%). Уровня H, как у обычного QR, нет, и самый высокий, Q, есть только в версии M4. Чем выше уровень, тем меньше данных помещается. Для печати на бумаге обычно хватает L или M.
Когда нужен Micro QR
- на мелких деталях и электронных платах, где обычный QR не помещается;
- на узких этикетках с коротким номером;
- на упаковке, где почти не осталось свободного места.
Если места достаточно, надёжнее обычный QR-код: его читает любая камера телефона. Для компактного кода с более широкой промышленной поддержкой рассмотрите DataMatrix или прямоугольный DataMatrix.
Чем он рискован
Главный риск в совместимости. Промышленные сканеры обычно понимают Micro QR, а вот приложения на телефоне зависят от программы: некоторые читают его, некоторые нет. Поэтому перед тиражом проверьте код на том оборудовании или в том приложении, которым он будет читаться. Второй риск в размере модуля: при слишком мелкой печати код не читается, и тогда помогает только увеличение ширины или сокращение данных.
Как создать Micro QR
- Откройте генератор Micro QR.
- Впишите короткое значение, до 35 цифр.
- Выберите уровень защиты и ширину кода.
- Нажмите «Создать код», проверьте предпросмотр тем приложением, которым будете читать, и скачайте PNG, SVG или PDF.
Для нескольких кодов используйте список, CSV или последовательность: подробности в статье про массовое создание штрихкодов.
Если вы работаете с кодами маркировки «Честного знака», печать их дублей на этикетках 58×40 для термопринтера выполняет дублирование КИЗ: вставьте коды и скачайте PDF.
